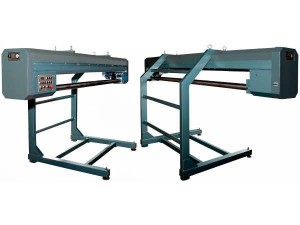

Фальцеосадочный станок MMЗ-3601

Фальцеосадочный станок предназначен для осадки лежачих и угловых фальцевых швов при производстве круглых и прямоугольных воздуховодов из заготовок с подготовленными элементами фальцевого соединения на фальцепрокатных механизмах.
Фальцеосадочный станок универсальный с самоходной кареткой предназначен для работы с тонколистовым металлом, оснащен комплектами для осадки фальцевых соединений на круглых и прямоугольных воздуховодах:

- прямых лежачих швов, узких – 9мм;
- прямых лежачих швов, широких – 13мм;
- угловых швов, типа «Питсбург»;
- реечных соединений.

С дополнительным навесным оборудование фальцеосадочный станок может выполнять следующие операции:
- отгиба кромки на краю листа;
- прокатка зигов;
- резка листа.

Фальцеосадочный станок используется в вентиляционно-заготовительном производстве монтаже санитарно-технических систем, при производстве воздуховодов, а также на других производствах.

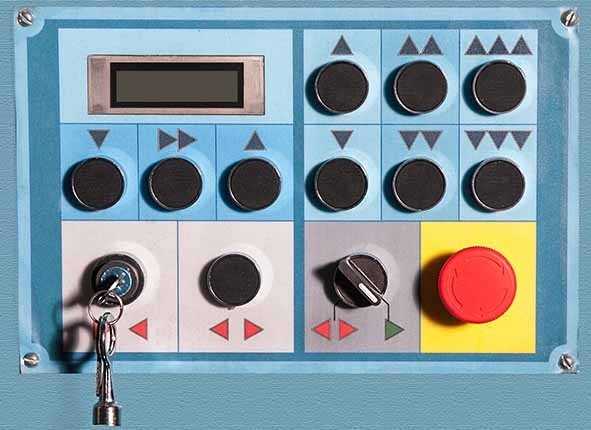

Система управления фальцеосадочным станком позволяет работать в ручном и полуавтоматическом режимах.

В режиме «Автомат» рабочий процесс осуществляется микроэлектроникой по заданной программе.

Фальцеосадочный станок эксплуатируется в помещениях с естественной и искусственной вентиляцией, не требует подготовки специального фундамента, устанавливается на твердое покрытие цехового помещения и выравнивается винтовыми шарнирными опорами.

Фальцеосадочный станок подключается к сети переменного тока 380/50 Гц и пневмосети с рабочим давлением P=0,4…0,6 МПа(4…6кг/см.кв)

Фальцеосадочный станок предназначен для:

- осаживания и уплотнения фальцевых швов при сборке воздуховодов и других вентиляционных изделий из заготовок с элементами фальцевого соединения, в точности:
- осадки лежачих фальцевых соединений;
- осадки угловых фальцевых соединений;

Фальцеосадочный станок работает с тонколистовой низкоуглеродистой сталью ГОСТ 501-58, 3680-57 (марка стали любая от СТ-0 до СТ-20), оцинкованной и без покрытия, а также нержавеющей сталью ГОСТ 5582-61 с толщиной листа от 0,5 до 1 мм.

Фальцеосадочный станок комплектуется роликами для осадки:

1. Лежачего фальца (ролик СТД-91.001)
2. Углового фальца (ролики СТД-91.002)

Для осуществления любой операции необходимо установить соответствующие ролики.

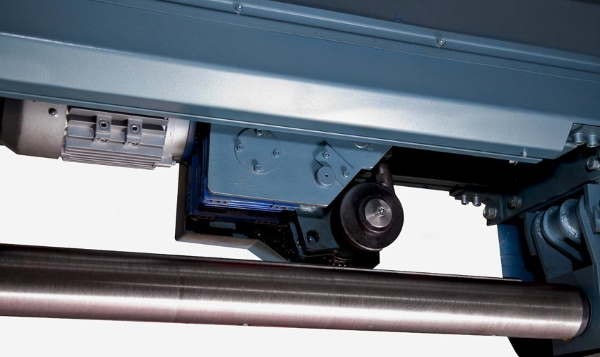

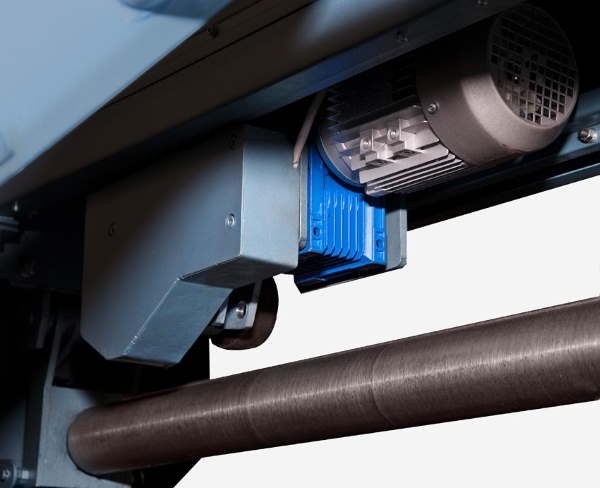

* Осадка лежачего фальца может производится при прямом и обратном ходе каретки, при этом используется матрица для лежачего фальца, расположенная в пазу балки.

* Осадка углового фальца производится только при движении каретки в строну замка балки, при этом используются рейки для углового фальца, установленные также в пазу балки.

По заказу фальцеосадочный станок может комплектоваться дополнительным навесным оборудованием с помощью чего выполняются следующие операции:

- отгибка кромки на краю листа;
- прокатка зигов;
- резка листа.

Фальцеосадочный станок «ММЗ-3601» используется в вентиляционно-заготовительном производстве, монтаже санитарно-технических систем, при производстве воздуховодов, а также на других производствах. Механизм состоит из станины, каретки, рамы подвесной, корпуса штанги, замка, подставки, пневмо и электрооборудования.
