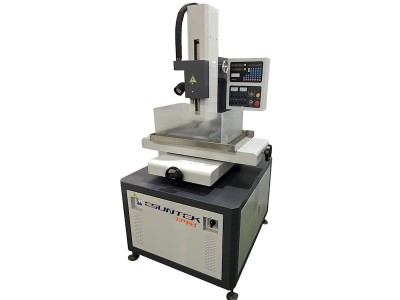

Станок, предназначен для сверления твердых сплавов, сталей порошковой металлургии, нержавеющих, сталей, меди, алюминия, в т.ч. для сверления малых и глубоких отверстий, что обычный сверлильный станок не в состоянии выполнить.
В основе работы электроэрозионной супердрели лежит принцип электрической эрозии — разрушение поверхностных слоёв электропроводных материалов электрическими разрядами. Электропроводными материалами являются стали, металлообработка которых является трудоёмкой и энергетически затратной. Результатом работы Супердрели являются отверстия диаметром 0,3-6 мм и глубиной до 100 диаметров отверстия.
Сутью металлообрабатывающих операций на электроэрозионной супердрели является подведение электрода к обрабатываемому участку заготовки на достаточно близкое расстояние, и подача по нему электричества для возникновения электрической дуги, по свойствам близкой к разряду молнии. Электрод на электроэрозионной супердрели представляет собой либо спицу, либо полую трубку малого диаметра, сквозь которую под большим давлением подаётся СОЖ. Преимуществами электроэрозионной супердрели перед расточными станками в данном случае является её не только способность сверлить глубокие отверстия настолько малого диаметра, что они недоступны обработке свёрлами, но и чистота внутренней поверхности отверстия.
Электроэрозионная супердрель имеет широкое применение в разных сферах производства. Этот инструмент активно используется в электронной отрасли для получения отверстий диаметром от 0,1 миллиметра в материалах, с трудом поддающихся сверлению (твёрдых сплавах, закалённой стали, меди, нержавеющей стали, металлокерамики и других).
Высокопрочное точное литье станины, прошедшее обработку для предотвращения деформации.
Цельная конструкция станка с полу-закрытым баком из нержавеющей стали и защитным экраном из органического стекла.
Интегрированная система электрического управления, минимизирующая количество соединительных элементов для обеспечения стабильности и надежности.
Прецизионная шарико-винтовая пара и высокоточные линейные направляющие для поддержания долговременной стабильности точности.
Поворотная головка с уплотнением из твердого сплава для надежности.
Шпиндель с быстрым мотором для разделения задач.
Быстрое движение вверх и вниз для вторичного хода.
Автоматический возврат при износе электрода.
Многоступенчатая обработка напряжением.
Однокнопочная функция обработки.
Дополнительные аксессуары: ручной масляный насос, функция установки глубины, циркуляционный бак для воды, функция подачи воды снизу.
Особенности электроэрозионного сверлильного станка (Drill EDM)
Бесконтактная обработка: Сверлильный EDM-станок использует метод бесконтактной обработки, при котором электрод не касается обрабатываемой детали. Это снижает износ инструмента, предотвращает деформацию и растяжение, что особенно важно при обработке твердых материалов.
Высокая точность: Этот метод обеспечивает исключительную точность и высокое качество поверхности, что делает его подходящим для деталей с высокими требованиями к размерам и качеству поверхности.
Широкая применимость: Станок может обрабатывать практически все проводящие материалы, такие как твердые сплавы, сталь и алюминий, что делает его универсальным в производстве пресс-форм, аэрокосмической, автомобильной и других отраслях.
Обработка сложных форм: Отсутствие ограничений по форме инструмента позволяет EDM-станку выполнять сложные внутренние и внешние формы, такие как отверстия, пазы и выступы, без необходимости использования специальных инструментов.
Низкое тепловое воздействие: Короткое время разряда снижает тепловое воздействие, предотвращая нагрев и деформацию заготовки, что особенно важно для термочувствительных материалов.
Высокая эффективность: Для твердых и трудных для обработки материалов EDM-станок часто более эффективен, чем традиционные методы, особенно при массовом производстве одинаковых деталей.
Высокий уровень автоматизации: Современные EDM-станки оснащены функциями автоматической замены электрода, компенсации и контроля, что повышает эффективность и согласованность производства.
Таким образом, сверлильный EDM-станок сочетает в себе высокую точность, универсальность, возможность обрабатывать сложные формы, низкое тепловое воздействие и высокую эффективность, что делает его важным инструментом в ряде производственных отраслей.
Применение электроэрозионного сверлильного станка Esuntek: |
|
|
|
Принцип работы сверлильного электроэрозионного станка (EDM) заключается в использовании медной трубки диаметром 0,2 (0,3) ~ 3,0 мм в качестве электрода. Электрод управляется цифровой серво-системой для точного вертикального перемещения вверх и вниз. Высокая энергия, генерируемая цифровым импульсным разрядом, позволяет эффективно выполнять электроэрозионную обработку. Для охлаждения и своевременного удаления стружки используется вода под высоким давлением, что обеспечивает стабильность процесса обработки. |
|
|
Этот станок обладает значительными преимуществами при обработке проводящих материалов, которые трудно обрабатывать обычными методами, такими как микроотверстия, глубокие отверстия и материалы из твердого сплава. В настоящее время он широко используется в различных отраслях, например, для производства штампов, пуансонов, полупроводниковых пресс-форм, автозапчастей, предварительных отверстий для WEDM (электроэрозионной проволочной резки), деталей для часов, авиационных деталей, медицинского оборудования, топливных инжекторов, лопаток турбин, фильер для химических волокон и масляных каналов пневматических компонентов. |
Применение электроэрозионного сверлильного станка Esuntek
Производство пресс-форм и штампов: Станок Esuntek Drill EDM отлично подходит для создания точных отверстий и сложных форм, необходимых в пресс-формах и штампах. Он эффективно обрабатывает твердые материалы, такие как закаленная сталь и сплавы, и может создавать детализированные внутренние и внешние формы.
Аэрокосмическая отрасль: В аэрокосмической промышленности компоненты часто требуют высокой точности и изготавливаются из материалов, которые трудно обрабатывать. Станок Esuntek EDM позволяет точно сверлить такие детали, как лопатки турбин и топливные форсунки, сохраняя качество и предотвращая деформацию материала.
Автомобильная промышленность: Для автомобильных компонентов EDM идеально подходит для создания тонких отверстий, детализированных пазов и сложной геометрии, которые трудно достичь традиционными методами. Станок обрабатывает такие детали, как элементы двигателя и топливные форсунки, с минимальным тепловым воздействием.
Медицинские устройства: EDM-станки Esuntek также используются в медицине благодаря своей точности при обработке биосовместимых металлов, таких как титан и нержавеющая сталь. Это делает их подходящими для изготовления медицинских имплантатов и хирургических инструментов, требующих высокой точности и качественной поверхности.
Электроника и микроэлектроника: Благодаря высокой точности и способности создавать небольшие, детализированные части, EDM-станки важны для производства компонентов электроники и микроэлектроники, включая печатные платы и разъемы.
Электроэрозионный станок Esuntek Drill EDM востребован в различных отраслях, где требуются точность, сложные формы и бесконтактная обработка, что делает его незаменимым инструментом в современных производственных секторах.
