Долбёжный станок гд500

Страна:Россия

Цена:по запросу

Долбёжный станок ход долбяка 120...500 мм

Ваш консультант
тел.: +7 727 226 24 66
моб.: +7 705 554 04 54
моб.: +7 707 587 8877
WhatsApp.: +7 705 554 04 24
e-mail: stanki@kazstanex.kz

описание характеристики комплектация видео

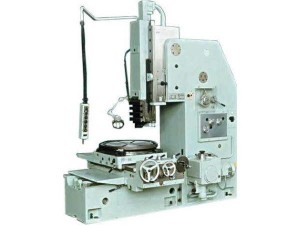

Долбёжный станок ГД500

Долбёжный станок ГД500 предназначен для обработки долблением плоских и фасонных поверхностей, изготовления шпоночных пазов и канавок в цилиндрических и конических поверхностях в единичном и мелкосерийном производстве.

Конструкция станков позволяет производить долбление в упор с перебегом резца не более 5 мм, а также обрабатывать наклонные поверхности под углом до 10° благодаря наличию устройства поворота направляющих салазок долбяка.

Технические характеристики:
Рабочий ход долбяка	120…500 мм
Расстояние от плоскости стола до нижней поверхности направляющих долбяка	710 мм
Расстояние от наружной поверхности резцовой головки до станины	710 мм
Высота обрабатываемого изделия при обработке наружной поверхности	650 мм
Высота обрабатываемого изделия при обработке внутренней поверхности	325 мм
Скорость долбяка под нагрузкой	3…38 м/мин
Диаметр стола	940 мм
Продольный ход стола	800 мм
Поперечный ход стола	650 мм
Круговой ход стола	360°
Диапазон продольных подач стола на один двойной ход долбяка	0,1…2,5 мм
Диапазон поперечных подач стола на один двойной ход долбяка	0,1…2,5 мм
Диапазон круговых подач стола на один двойной ход долбяка	0,1…1,4°
Скорость быстрого продольного перемещения стола	2,8 м/мин
Скорость быстрого поперечного перемещения стола	2,8 м/мин
Скорость быстрого кругового перемещения стола	4,5 об./мин
Мощность привода ускоренных перемещений	3 кВт
Мощность главного привода	11 кВт
Габаритные размеры	3440х2760х3465 мм
Масса	8160 кг
