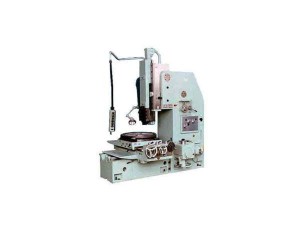

Долбёжный станок ГД320 предназначен для обработки долблением плоских и фасонных поверхностей, изготовления шпоночных пазов и канавок в цилиндрических и конических поверхностях в единичном и мелкосерийном производстве. Конструкция станков позволяет производить долбление в упор с перебегом резца не более 5 мм, а также обрабатывать наклонные поверхности под углом до 10° благодаря наличию устройства поворота направляющих салазок долбяка.
Технические характеристики:
Рабочий ход долбяка
120…320 мм
Расстояние от плоскости стола до нижней поверхности направляющих долбяка
500 мм
Расстояние от наружной поверхности резцовой головки до станины
615 мм
Высота обрабатываемого изделия при обработке наружной поверхности
500 мм
Высота обрабатываемого изделия при обработке внутренней поверхности
250 мм
Скорость долбяка под нагрузкой
3…38 м/мин
Диаметр стола
770 мм
Продольный ход стола
650 мм
Поперечный ход стола
510 мм
Круговой ход стола
360°
Диапазон продольных подач стола на один двойной ход долбяка
0,1…2,5 мм
Диапазон поперечных подач стола на один двойной ход долбяка
0,1…2,5 мм
Диапазон круговых подач стола на один двойной ход долбяка
