Четырехвалковые гидравлические листогибы 4r hss

Страна:Турция

Цена:по запросу

Рабочая Длинна от 2100 до 4100мм, Макс. Толщина от 6 до 70мм

Ваш консультант
тел.: +7 727 226 24 66
моб.: +7 705 554 04 54
моб.: +7 707 587 8877
WhatsApp.: +7 705 554 04 24
e-mail: stanki@kazstanex.kz

описание характеристики комплектация видео

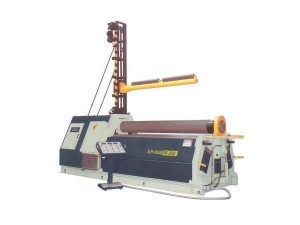

Четырехвалковые гидравлические листогибы 4R HSS

Четырехвалковые гидравлические листогибы серии 4R HSS наиболее хорошо подходят для автоматической гибки листов средней толщины при производстве обжимных креплений в автоматическом рабочем цикле как с использованием, так и без использования различных систем ЧПУ, а также для изготовления деталей переменного радиуса. Их отличает простота и удобство использования, привлекательный дизайн, надежность в работе. Листогибы данной серии используются в серийном производстве.

Преимущества

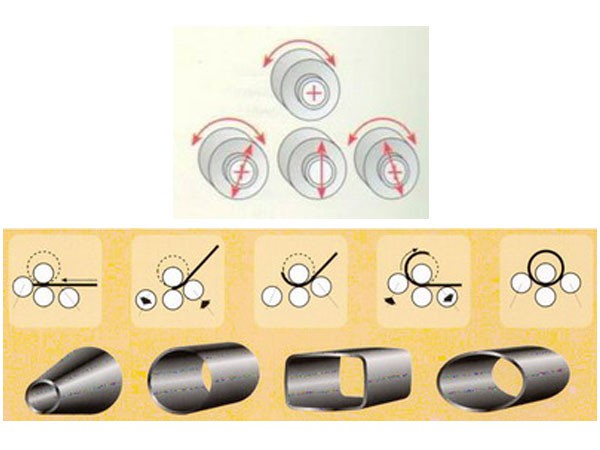

гидравлическое позиционирование нижнего прижимного валка;
два поперечных валка с двойным прижимным действием, нижние прижимные и поперечные валки оснащены системой балансировки, обеспечивающей идеальную параллельность и высокое качество;
гидравлический привод верхних валков с редукторным приводом, оснащенный системой защиты от перегрузки;
поршневой механизм перемещения поперечных валков;
цифровые дисплеи для установки положения валков;
гидравлическая откидная опора для облегчения снятия цилиндра;
все органы управления удобно расположены на отдельной панели;
тяжелая стальная сварная несущая рама, термообработанная для снятия напряжений;
валки с индукционной закалкой выполнены из кованой углеродистой стали с высокой прочностью на растяжение, подвергнуты термообработке и прошли неразрушающий структурный контроль;
для специальных типов работ имеются валки со шлифованной поверхностью;
устройство для конической гибки;
гидравлические компоненты (двигатель, насосный агрегат, клапаны высокого давления, электромагнитные клапаны, датчик уровня масла и т.п.) фирм Rexroth, Bosch, Parker;
система аварийного отключения: проволочный барьер безопасности вокруг машины и кнопка аварийного останова;
электрооборудование: Telemechanique, Siemens;
двухскоростная система, управляемая с независимой консоли;

Технические характеристики:

Толщина листа, мм			Диаметр верхнего валка, мм	Диаметр нижних валков, мм	Ширина гибки, мм	Мощность, кВт
П/п	без подгибки, 5 диаметров верхнего валка	без/с подгибкой, 5/1,5 диаметров/а верхнего валка	Диаметр верхнего валка, мм	Диаметр нижних валков, мм	Ширина гибки, мм	Мощность, кВт	с подгибкой, 1,5 диаметра верхнего валка
4R HSS 20–280	20	16	12	280	220	2050	15
4R HSS 20–320	25	20	16	320	240	2050	18,5
4R HSS 20–350	30	25	20	350	260	2050	22
4R HSS 20–380	40	30	25	380	280	2050	30
4R HSS 20–400	45	35	30	400	300	2050	37
4R HSS 20–460	50	40	35	460	380	2050	45
4R HSS 20–500	55	50	40	500	400	2050	51
4R HSS 20–550	60	50	45	550	450	2050	66
4R HSS 25–280	16	12	10	280	220	2550	15
4R HSS 25–320	20	16	12	320	240	2550	18,5
4R HSS 25–350	25	20	16	350	260	2550	22
4R HSS 25–380	30	25	20	380	280	2550	30
4R HSS 25–400	40	30	25	400	300	2550	37
4R HSS 25–460	45	35	30	460	380	2550	45
4R HSS 25–500	50	40	35	500	400	2550	51
4R HSS 25–550	55	45	40	550	450	2550	66
4R HSS 30–280	12	10	8	280	220	3100	15
4R HSS 30–320	16	12	10	320	240	3100	18,5
4R HSS 30–350	20	16	12	350	260	3100	22
4R HSS 30–380	25	20	16	380	280	3100	30
4R HSS 30–400	30	25	20	400	300	3100	37
4R HSS 30–460	40	30	25	460	380	3100	45
4R HSS 30–500	45	35	30	500	400	3100	51
4R HSS 30–550	50	40	35	550	450	3100	66
4R HSS 30–580*	60	45	40	580	480	3100	73
4R HSS 30–620*	70	60	50	620	520	3100	123
4R HSS 30–680*	85	70	60	680	580	3100	150
4R HSS 40–280	8	6	4	280	220	4100	15
4R HSS 40–320	10	8	6	320	240	4100	18,5
4R HSS 40–350	12	10	8	350	260	4100	22
4R HSS 40–380	16	12	10	380	280	4100	30
4R HSS 40–400	20	16	12	400	300	4100	37
4R HSS 40–460	25	20	16	460	380	4100	45
4R HSS 40–500	35	25	20	500	400	4100	51
4R HSS 40–550	40	30	25	550	450	4100	66

00008267

Дополнительно листогибы могут комплектоваться:

Системой ЧПУ.
Краном, расположенным над зажимным валком (используется для листов большого диаметра).
Гидравлической системой защиты крайних вальцов (используется для листов большого диаметра).
Гидравлическим эжектором.
Взаимозаменяемой зажимными валками для сгиба листа небольшого диаметра.
Бесступетупенчатая скорость работы листогиба.
