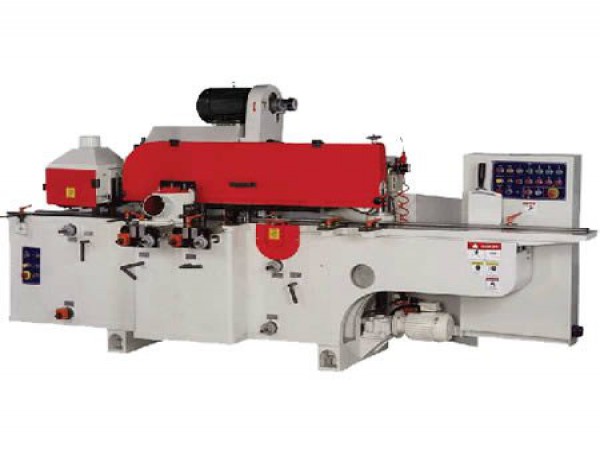

Четырехсторонний станок с гусеничной подачей FE416, 516

Назначение:

Станок предназначен для профильной и плоскостной обработки пиломатериала с четырех сторон для получения паркетной продукции и прочих фасонных изделий.

СХЕМА ОБРАБОТКИ

Для мод. «FE416»

Для мод. «FE516»

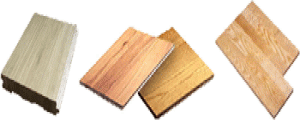

ОБРАЗЦЫ ПОЛУЧАЕМЫХ ИЗДЕЛИЙ

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

ЦЕПНОЙ ПОДАЮЩИЙ ТРАНСПОРТЕР

•Механизм подачи представляет собой цепной транспортер, который прекрасно подходит для подачи коротких заготовок и обеспечивает надежное позиционирование заготовок в процессе обработки.

•Цепной транспортер изготовлен из высококачественной закаленной стали и обладает высокой износоустойчивостью.

•Давление на прижимные пластины цепного транспортера подается с помощью шести пневмоцилиндров, обеспечивающих устойчивую и ровную подачу.

Прижимные пластины

Передние и задние прижимные пластины для верхней горизонтальной фрезы перемещаются посредством пневмоцилиндров и полностью исключают сколы на заготовках.

БЕССТУПЕНЧАТОЕ ИЗМЕНЕНИЕ СКОРОСТИ ПОДАЧИ

Скорость подачи заготовки регулируется через вариатор, это позволяет использовать станок в поточных линиях и обрабатывать пиломатериалы различной твердости, а также обеспечивает высокое качество обработки при максимальной производительности .

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ

Обеспечивает подачу смазки к движущимся узлам станка в автоматическом режиме, что исключает «человеческий фактор» и значительно увеличивает срок эксплуатации станка, а также упрощает техническое обслуживание.

УЗЕЛ ПОДГОТОВКИ ВОЗДУХА

Обеспечивает подачу воздуха к пневмоцилиндрам узлов станка в виде воздушно-маслянной смеси, давление воздуха подаваемого к пневмоцилиндрам цепного транспортера контролируется с помощью отдельного манометра. Узел значительно сокращает время наладки станка и продлевает срок эксплуатации пневмоцилиндров.

РЕГУЛЯТОРЫ ДАВЛЕНИЯ ПРИЖИМНЫХ ПЛАСТИН

Подача воздуха в пневмоцилиндры прижимных пластин верхней горизонтальной фрезы регулируется отдельными регуляторами и контролируется с помощью отдельных манометров, это позволяет легко отрегулировать силу прижима передней и задней прижимной пластины, что значительно упрощает наладку станка в процессе эксплуатации.
