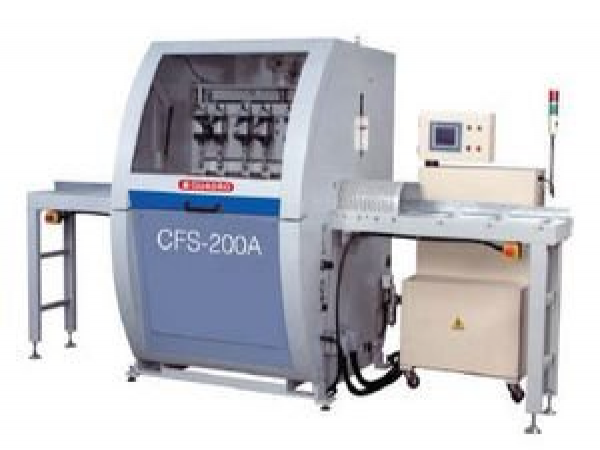

Автоматический торцовочный станок с функцией оптимизации CFS-200A

НАЗНАЧЕНИЕ: Предназначен для торцовки заготовок на необходимый размер, позволяет оптимизировать раскрой и сортировать детали по разным типоразмерам, выбраковывать дефекты в соответствии с флюоресцирующими маркировками оператора.

ОБЛАСТЬ ПРИМЕНЕНИЯ: Применяется перед линией сращивания на предприятиях и в цехах по производству столярных и погонажных изделий, мебели, клееных изделий из древесины, для деревянного домостроения и на других деревообрабатывающих предприятиях.

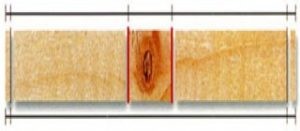

СХЕМА ОБРАБОТКИ

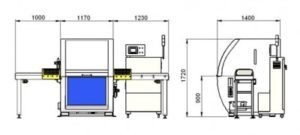

СХЕМА ГАБАРИТНЫХ РАЗМЕРОВ СТАНКА

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

• Программное обеспечение линии позволяет использовать одну или сочетание нескольких программ раскроя и оптимизации;
• Сенсорный дисплей позволяет просто и быстро вносить корректировки и данные в рабочую программу оптимизации;
• Легкость и простота в эксплуатации и техническом обслуживании.

ПРИНЦИП РАБОТЫ: Предварительно оператором с помощью люминесцентного мелка наносятся метки на заготовке в том месте, где требуется вырезка дефектов (сучков, смоляных карманов и т.п.). Подача обрезной доски происходит справа налево при помощи приводного транспортера. Обрезка осуществляется по меткам с помощью автоматического торцовочного станка с функцией вырезки дефектов и с позиционирующим устройством. Метки считываются с помощью установленного на станке фотоэлемента.

РАБОЧИЕ РЕЖИМЫ (ПРОГРАММЫ)

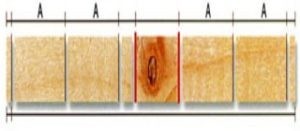

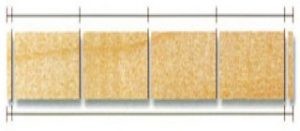

1. Режим фиксированной длины реза

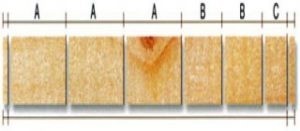

2. Режим последовательного резания (10 вариантов памяти размеров торцовки)

3. Режим двусторонней обрезки с маркировкой линий

4. Фиксированной длины реза с маркировкой линий

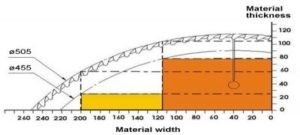

ДИАГРАММА РАБОТЫ СТАНКА

при диаметрах пил 455 мм и 505 мм.
