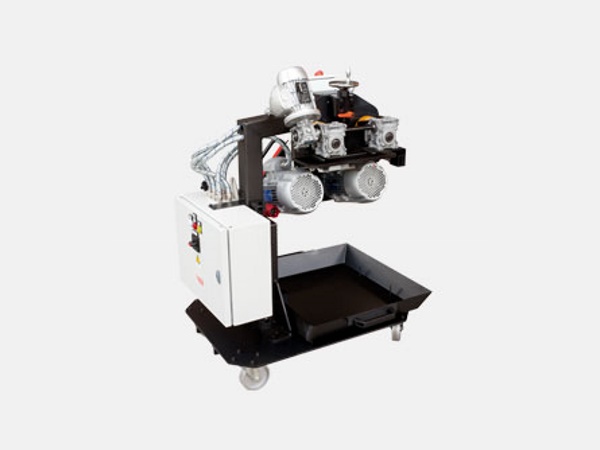

Автоматический кромкорез EDGE 46 REVERSE

Кромкорез EDGE 46 REVERSE — это тяжелая и мощная машина для снятия фаски как с верхнего, так и с нижнего края заготовки, значительно экономя время и силы оператора. Способен работать с любым материалом и закрепляться на листы толщиной от 8 до 120 мм.

Особенности

• Уменьшенные габариты.
• Толщина заготовки 8-120 мм.
• Мощный электродвигатель 4400 Вт.
• Возможность снятия фаски как с нижней, так и с верхней кромки.
• Возможность снятия J-фаски различных углов и радиусов.
• Улучшеное качество подачи с использованием одного ведущего привода.
• Система подачи с бесступенчатой скоростью позволяет использовать станок без дополнительной тележки и подъемных устройств.
• Датчик обнаружения заготовки и тележка для улавливания и транспортировки металлической стружки.
• Система двойной амортизации, позволяющая кромкорезу преодолевать возможные неровности как на поверхности заготовки, так и пола рабочей среды.
• Удобная панель управления основными функциями машины.
• Бесступенчатая регулируемая фрезерная головка позволяет менять углы фаски от 15° до 60°, обеспечивая очень легкую и быструю настройку угла фаски.

Параметры снятия фаски

Угол снятия фаски, a	Толщина листа, S	Ширина фаски, L	Глубина фаски, P
15°	120 мм	46 мм	44,5 мм
22,5°	120 мм	46 мм	42,5 мм
30°	120 мм	46 мм	39,8 мм
37°30’	120 мм	46 мм	36,5 мм
45°	120 мм	46 мм	32,5 мм
55°	120 мм	46 мм	26,4 мм
60°	120 мм	46 мм	23,1 мм

J-фаска

Новая версия кромкореза EDGE 46 REVERSE предназначена для выполнения J-фаски с различными углами и радиусами. Для этого необходимо заменить стандартную торцевую фрезу специальной, со скругленными пластинами с различной геометрией в соответствии с потребностями клиента.

A	Sp	R		H макс.	L макс.	S мин.
10°	8-120 мм	6 мм	8 мм	38,53 мм	40 мм	Sp — H мм
15°	8-120 мм			40,38 мм	43 мм
20°	8-120 мм			42,35 мм	46,5 мм
25°	8-120 мм			44,76 мм	51 мм
30°	8-120 мм			47,86 мм	57 мм

Габариты
