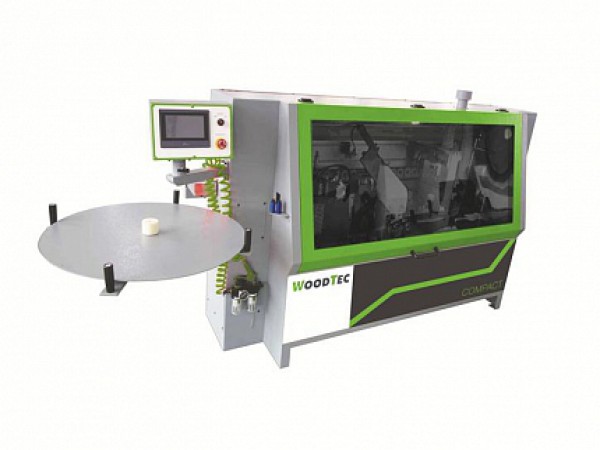

Автоматический кромкооблицовочный станок «woodtec compact»

Автоматический кромкооблицовочный станок «WoodTec Compact»

НАЗНАЧЕНИЕ:

Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3мм.

СХЕМЫ ОБРОБОТКИ

Торцовка

Фрезерование свесов

Циклевка плоская

Полировка

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

Скорость подачи 10 м/мин;

Бачок для клея-расплава с электронным блоком контроля температуры;
- Регулировка количества наносимого клея;
- Гильотина для предварительной резки толстого кромочного материала из ПВХ или АBS;
- Торцовочный узел для обрезки переднего и заднего свесов пилой;
- Фрезерный узел для снятие свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями 12000 об/мин. Радиус фрезы 2мм;
- Циклевка плоская;
- Полировальный узел 2х0,18кВт 1400 об/мин;
- Прижимные ролики верхней балки изготовлены из резины диаметром 70 мм, устанавливаются на подшипниках;
- Магазин подачи рулонного кромочного материала;
- Пульт управления на передней панели станка;
- Поддерживающий суппорт для габаритных заготовок;
- Регулятор сжатого воздуха.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

КЛЕЕВОЙ УЗЕЛ

•Клеевой бачок 1,5 л. имеет нижнее расположение относительно клеенаносящего вала.

•Винтовая точная настройка кол-ва клея – аккуратный клеевой шов.

•Не требуется регулировка на толщину материала.

НАСТРОЙКА НА ТОЛЩИНУ ДЕТАЛИ

С помощью рукоятки с цифровым счетчиком производится настройка на толщину детали. Не требуется дополнительной фиксации.

ТОРЦОВОЧНЫЙ АГРЕГАТ

•Два промышленных двигателя (12000 об/мин), 2x0,22кВт

•Две пилы Ф80 х ф22, Z=20

•Пилы перемещаются по одной призматической направляющей, каждая пила отрезает припуск только с одной стороны. Данная система зарекомендовала себя как надежная и стабильная в течение всего срока эксплуатации.

УЗЕЛ ФРЕЗЕРНЫЙ СНЯТИЯ СВЕСОВ

•Два промышленных двигателя (12000 об/мин) 2х0,37кВт. Мощность двигателей 0,37 кВт позволяет фрезеровать кромку с припуском на сторону 2мм.

•Вертикальные копиры круглые большого диаметра осуществляют плавный заход на деталь; исключают повреждение любой облицованной поверхность.

УЗЕЛ ПЛОСКОЙ ЦИКЛИ

•Узел финишной обработки кромки предназначен для удаления излишков клея на клеевом соединении.

•Узел оснащен копирами для точной обработки кромки. Копиры находятся на минимальном расстоянии от края детали.

ПОЛИРОВКА

Полировка необходима для финишной обработки кромки. Данная операция обеспечивает:

•Блеск обработанной поверхности, очищает от загрязнений.

•Восстанавливает цвет после циклевочного узла.

•Формирует микро радиус у тонкой кромки(притупляет острый край). Полирующий агрегат – два двигателя, два полирующих диска, частота вращения 1400 об/мин 2х0,18кВт.

ПАНЕЛЬ УПРАВЛЕНИЯ

Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка.
