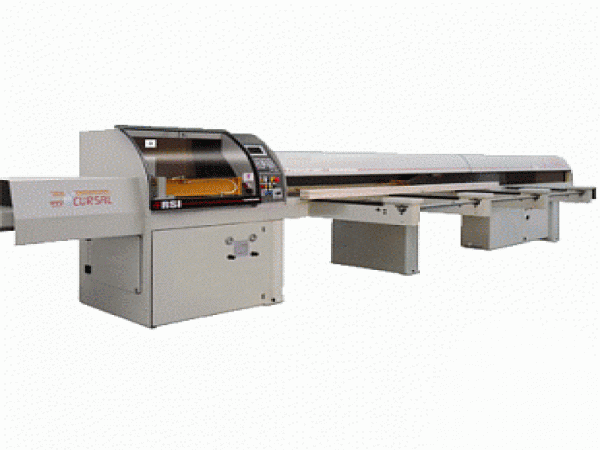

Автоматическая линия оптимизации TRSI 8000E - TSEP

НАЗНАЧЕНИЕ: Линия специально разработана для высокопроизводительной вырезки дефектов (сучков, смоляных карманов и т.п.) из обрезных пиломатериалов.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется перед линией сращивания на предприятиях и в цехах по производству столярных и погонажных изделий, мебели, клееных изделий из древесины, для деревянного домостроения и на других деревообрабатывающих предприятиях.

СХЕМА ОБРАБОТКИ

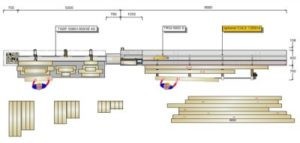

СХЕМА ТОРЦОВОЧНОЙ ЛИНИИ

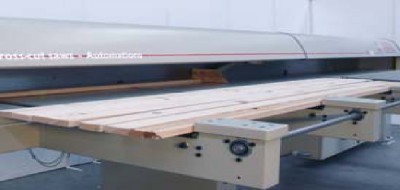

ПРИНЦИП РАБОТЫ: Заготовки помещается на загрузочный не приводной рабочий стол с толкателем. Предварительно оператором с помощью люминесцентного мелка наносятся метки на заготовке в том месте, где требуется вырезка дефектов (сучков, смоляных карманов и т.п.). Подача обрезной доски происходит справа налево при помощи толкателя.

Обрезка осуществляется по меткам с помощью автоматического торцовочного станка с функцией вырезки дефектов и с позиционирующим устройством. Метки считываются с помощью установленного на станке фотоэлемента. Дальнейшее перемещение деталей осуществляется разгрузочным ленточном конвейером, со сброской в один из трех "карманов".

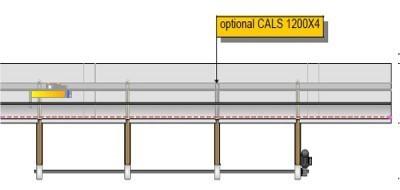

Опция: "CALS 1200 х 4" - загрузочный цепной транспортер. Состоит из 4 приводных цепей для загрузки заготовок на загрузочный стол станка. Мощность двигателя 0,4 кВт. Дистанция между цепями транспортера 1,2 м. Нагрузка на транспортер 50 кг/пог.м.
