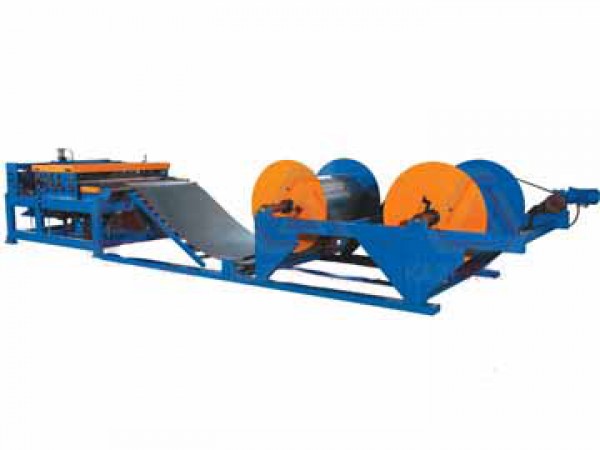

Автоматическая линия для производства прямоугольных воздуховодов llV

Примечание: A: На этой линии можно раскраивать металл определенного размера, также ее можно использовать со станком плазменной резки. B: (a) Можно пробивать пазы для вставки C-образных и S-образных скоб. На ней можно вырезать разные типы пазов, например, L-образный, U-образной и формы (□).

Такая линия может работать совместно со станком для фланцевых соединений с помощью C и S скоб. (b) Благодаря различным методам соединения нарезанных пазов, эту линию можно использовать со станком для фланцев TDF и со станками для соединения TDF. © Заготовки с пазами могут использоваться на станках для изготовления угловых фланцев или фланцев Z-образной формы. C: Паз TDC может использоваться со вставным фланцем.

Базовое оборудование:

A: разматывающее устройство с электроприводом (на два рулона) — одна сборочная единица

B: оборудование для рихтовки и нанесения ребер жесткости — одна сборочная единица

C: четыре комплекта вырубных штампов

D: гидравлическая гильотина

E: промышленный компьютер и специальное программное обеспечение
