Автоматическая линия для производства прямоугольных воздуховодов AML-III

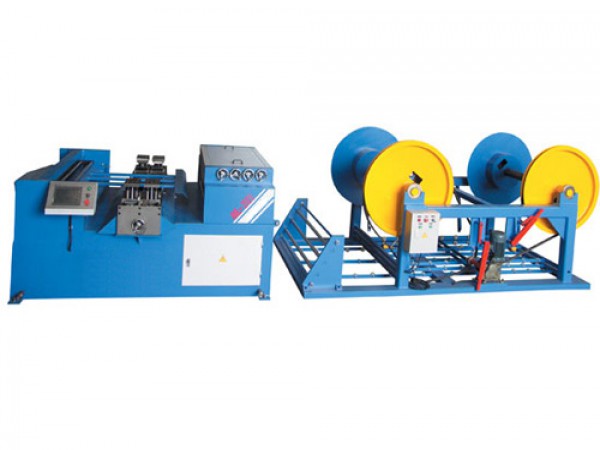

Автоматическая линия для производства прямоугольных воздуховодов AML-III состоит из рамы, по которой подается листовой металл, оборудования для рихтовки и нанесения ребер жесткости, гидравлического пресса для пробивки прямоугольных отверстий, гидравлической гильотины и гибочного станка. В электрической системе управления используется компьютер с замкнутым контуром и системой сервопривода для повышения точности изготовления и надежности производственной линии.

Максимальная рабочая скорость составляет 10 м/минуту. Допуск по длине автоматической линии для производства прямоугольных воздуховодов AML-III составляет ± 0.5 мм. Допуск линии по диагонали составляет ± 0.8 мм. С помощью этой системы за одну смену можно изготовить 1000 м 2 прямоугольных коробов.

Производственный процесс автоматической линии для производства прямоугольных воздуховодов AML-III:

Размотка — подача листового металла — рихтовка и нанесение рёбер жёсткости Вырубка прямоугольных отверстий и резка по перфорации — гиб и резка металла для TDF Гиб и резка металла для вставных фланцев Резка металла для короба

Базовое оборудование автоматической линии для производства прямоугольных воздуховодов AML-III:

 А: разматывающее устройство с электроприводом — две сборочных единицы В: оборудование для рихтовки и нанесение ребер жесткости — одна сборочная единица С: четыре комплекта вырубных штампов D: гидравлическая гильотина и гибочный станок Е: промышленный компьютер и специальное программное обеспечение

Примечание:

А: На этой линии можно раскраивать металл определенного размера, также ее можно использовать со станком плазменной резки.

В: (а) Можно пробивать пазы для вставки С-образных и S-образных скоб. Такая линия может работать совместно со станком для фланцевых соединений с помощью С и S скоб. (b) Благодаря различным методам соединения нарезанных пазов, эту линию можно использовать со станком для фланцев TDF и со станками для соединения TDF. © На ней можно вырубать все виды пазов, которые используются в станках для изготовления угловых фланцев или фланцев Z-образной формы. На ней можно сгибать L-образный, U-образный и квадратный (□) профили. В этой линии можно установить машину для закрывания замка для изготовления полного комплекта короба.

С: На этой линии можно пробивать паз TDC и сгибать металл для вставных фланцев, например, изготавливать короб с "а" формой. В эту линию можно установить машину для закрывания замка и машину для вставки фланцев для изготовления полного комплекта воздуховода.
