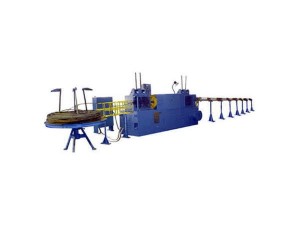

Автомат правильно отрезной для арматурной стали диаметром 16 мм. модели ПРА-499Н предназначен для разматывания, правки и мерной резки горячекатаной круглой стали гладкого и периодического профиля (кл. А-I; А-II; Ас-II и А-III) по ГОСТ 5781–82.
Допускается правка стального горячекатаного круглого проката по ГОСТ2590–88 с временным сопротивлением до 600МПа (60 кгс/кв. мм).
Автомат правильно отрезной ПРА499Н может найти применение в цехах предприятий металлоконструкций, железобетонных конструкций, машиностроительных предприятий, механических мастерских, ремонтных и других заводах. При эксплуатации в климатических зонах с умеренным и холодным климатом исполнение УХЛ, категория размещения 4 по ГОСТ 15150–69.
Технические характеристики:
Диаметр обрабатываемых стержней, мм:
гладкого профиля
5…16
периодического профиля
6…12
Скорость подачи, м/мин
30/60
Скорость вращения правильной рамки, мин -1
1000
Длина отрезаемых стержней, мм
600…10000*
Допускаемое отклонение длины отрезаемых стержней, мм
±25
Допускаемая кривизна стержня 1 п. м., мм
6
Число пар подающих роликов
2
Расстояние между осями верхнего и нижнего подающих роликов, мм
160
Количество правильных втулок в правильной рамке
5
Габаритные размеры, мм
а) станка: длина х ширина х высота
2830 х 1400 х 2000
б) автомата: длина х ширина х высота
17000 х 2500 х 2000
Масса, кг:
станка
3200
ограждение проволоки**
30
автомата
3990
Род тока питающей сети
Переменный трехфазный
Частота тока, Гц
50
Напряжение силовой цепи, В
380
Напряжение цепи управления, В
110
Напряжение цепи освещения, В
24
Количество электродвигателей, шт.
2
Электродвигатель привода подачи и реза:
тип
АИР160S8Y3
мощность, кВт
7.5
Электродвигатель привода правильной рамки:
тип
АИР132М4У3
мощность, кВт
11
Наибольшая суммарная мощность всех электродвигателей, кВт
