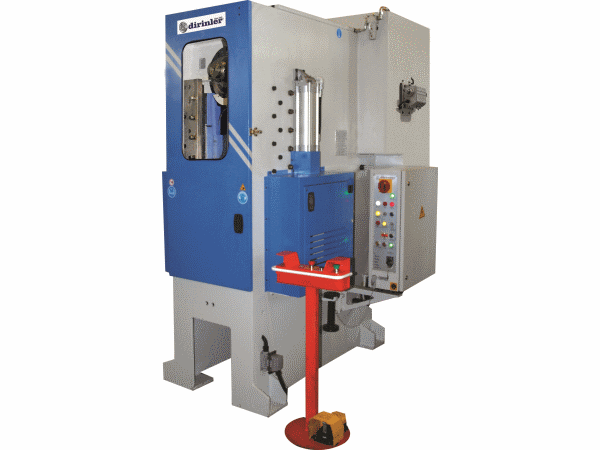

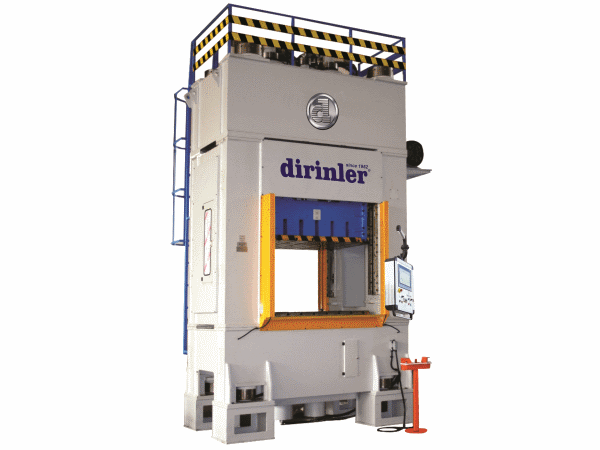

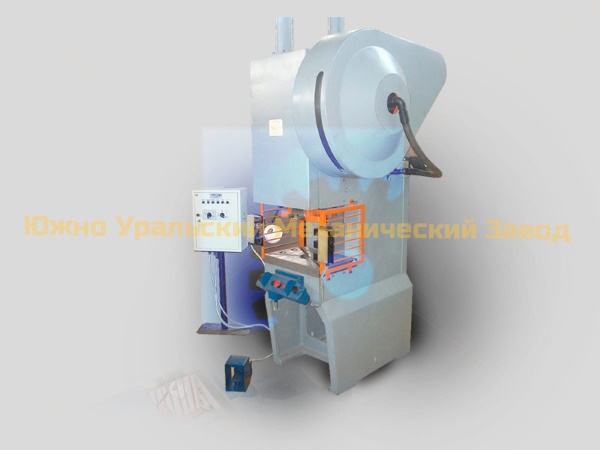

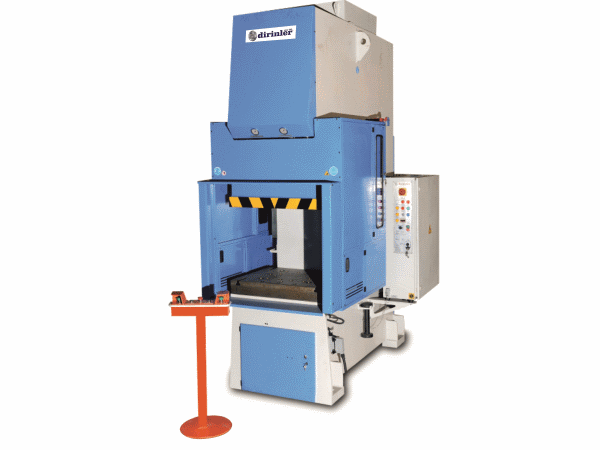

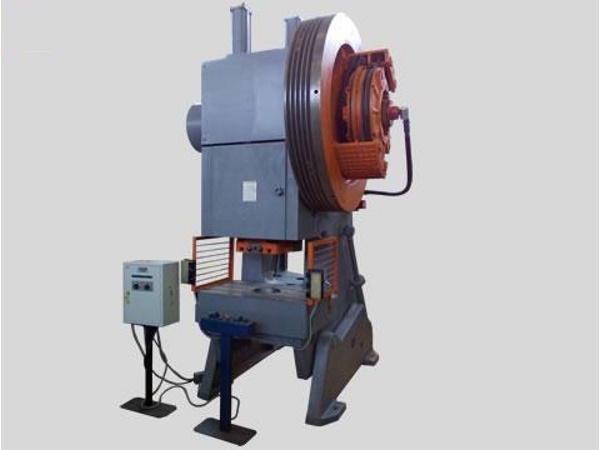

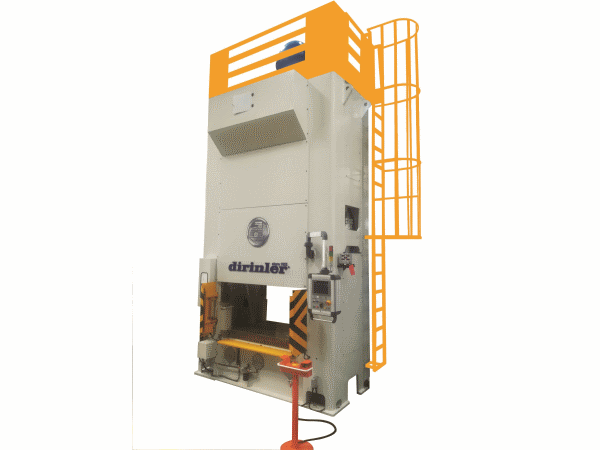

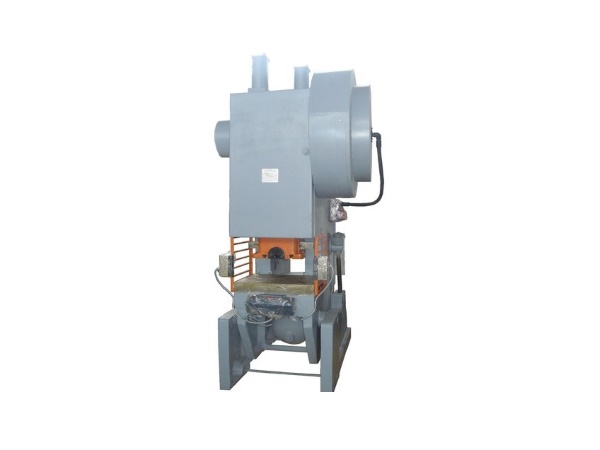

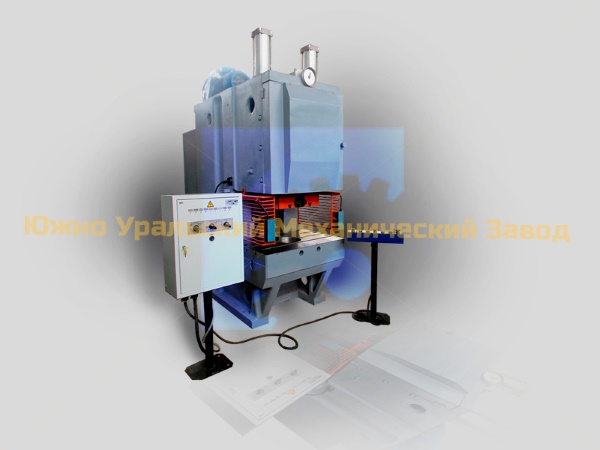

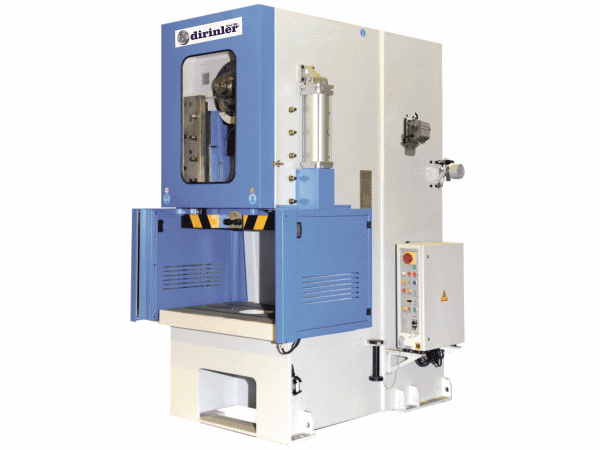

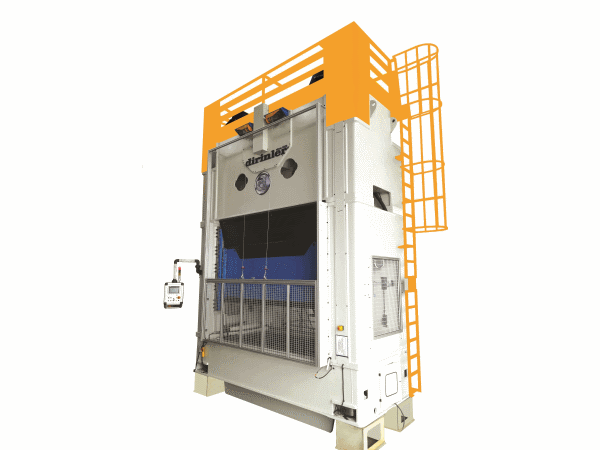

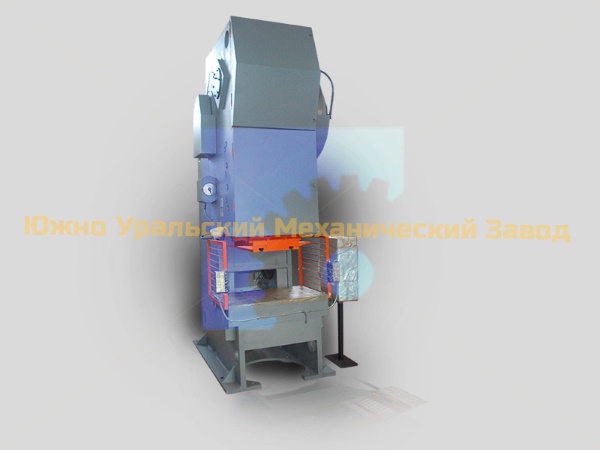

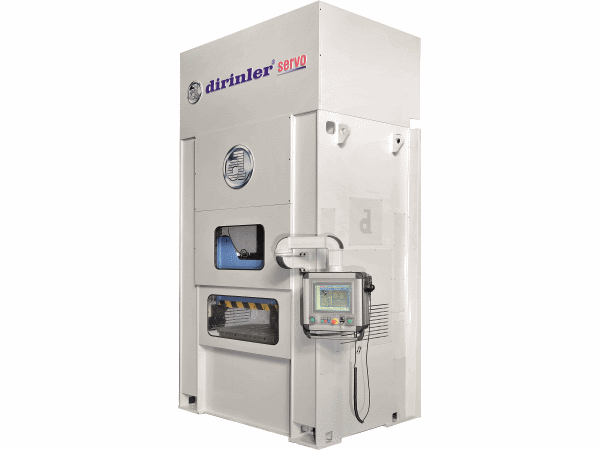

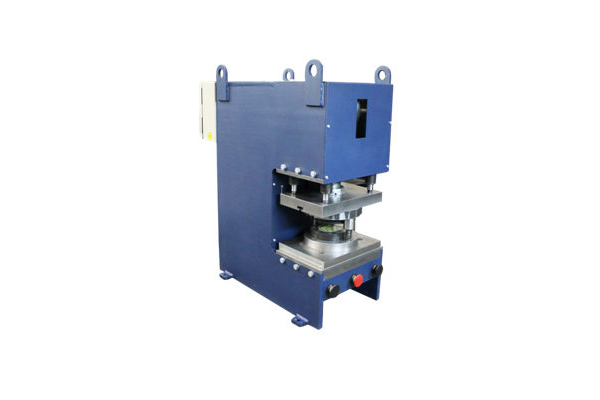

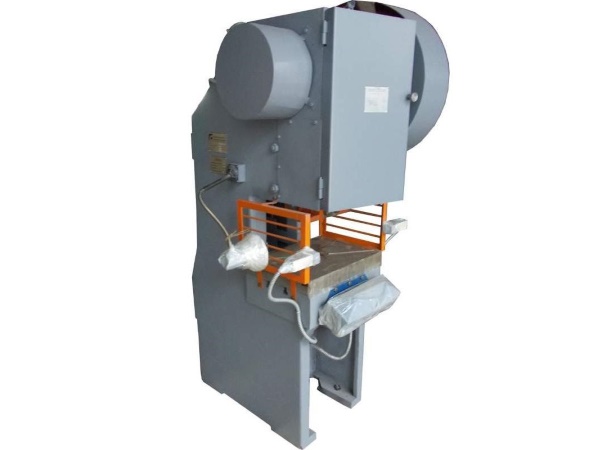

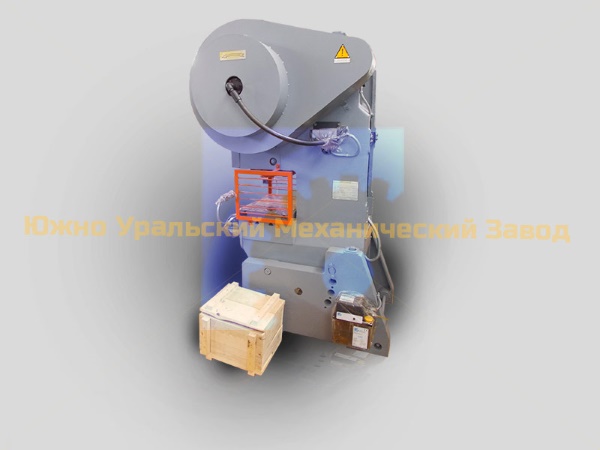

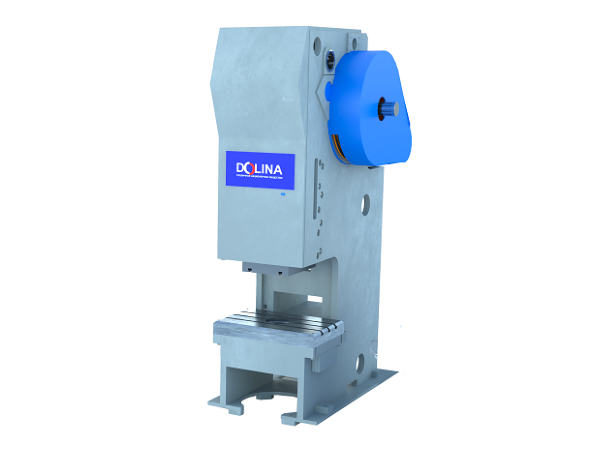

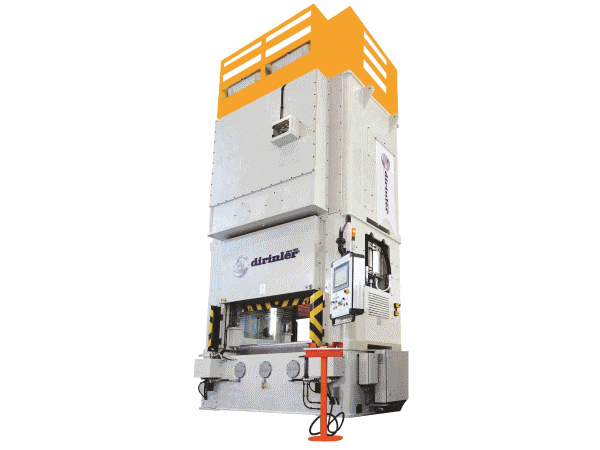

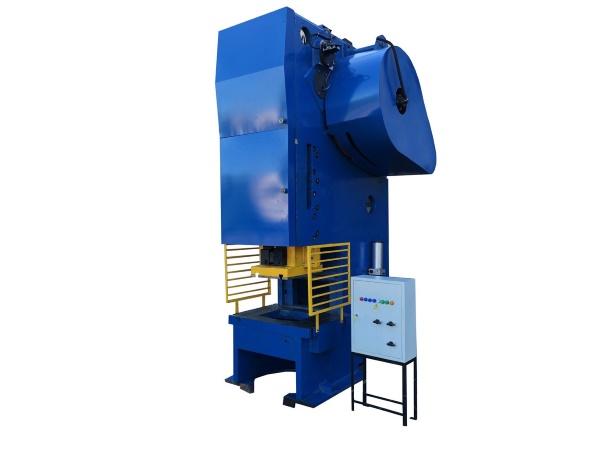

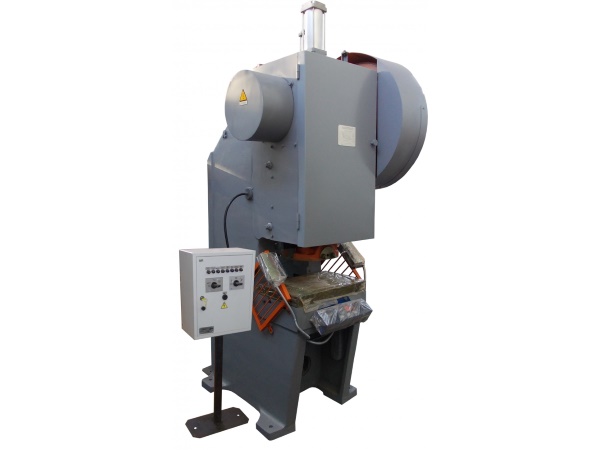

Пресса механические кривошипные

Предназначены для операций холодной штамповки: вырубки, пробивки, гибки, неглубокой вытяжки.

Состоит из следующих узлов: станины, привода, ползуна, электрооборудования, систем смазки и управления. Станина – цельная, чугунная, наклоняемая, установлена на двух стойках. Наклон станины осуществляется вручную. Механизм наклона винтовой или червячный. Для удаления деталей из нижней половины штампа в нижней части станины предусмотрена возможность установки пневматической подушки.

Привод механического штамповочного пресса усилием до 1 000 кН – одноступенчатый, более 1 000 кН – двухступенчатый. Возвратно-поступательные движения ползуна пресса сообщает кривошипно-шатунный механизм. Ползун – литой, чугунный, коробчатой формы, перемещается в призматических регулируемых направляющих, установленных на станине. Ползун соединен с эксцентриковым валом разъемным шатуном.

Регулировка межштампового пространства осуществляется винтом и фиксируется стопорными втулками. Величина регулировки определяется с помощью линейки, укрепленной на станине. Ползун уравновешен пневматическими цилиндрами.

Для предохранения однокривошипного штамповочного пресса простого действия от перегрузок по усилию в ползуне предусмотрена срезная шайба. Выталкивание деталей из верхней половины штампа (крепится к ползуну через хвостовик) осуществляется жестким механическим выталкивателем.
