Система ручной плазменной резки powermax85

Производитель:HYPERTHERM

Страна:США

Цена:2 847 000 ₸

Рекомендуемая резка металла - 25 мм. Предельная резка металла - 38 мм. Прожиг металла - 20 мм.

Ваш консультант:
тел.: +7 727 226 24 66
моб/WhatsApp.: +7 705 554 08 84
e-mail: sales@kazstanex.kz

описание характеристики комплектация видео

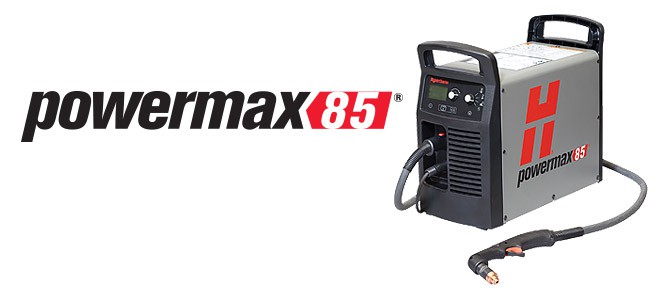

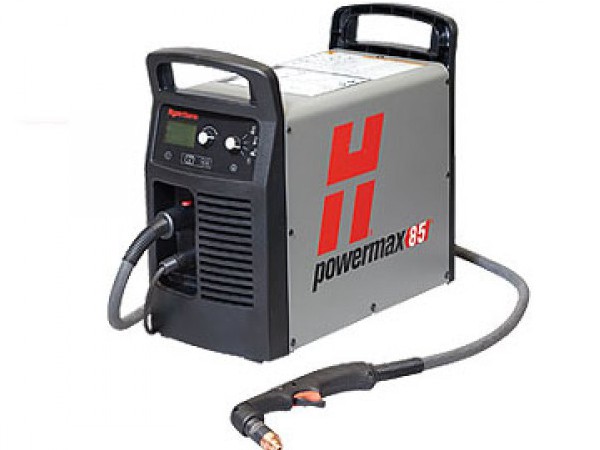

Система ручной плазменной резки Powermax85

Система премиум-класса Powermax85 для резки материала толщиной 25 мм, имеет такие же функции и параметры, как и система Powermax65, однако при этом ее мощность выше из-за максимальной силы тока 85 А. Разные типы резаков Duramax обеспечивают превосходную гибкость для ручной резки или строжки, портативной автоматизации, координатных столов для резки и роботизированной резки или строжки.

00002176 00002177 00002178

Технические характеристики:
Значения входного напряжения	CSA	200–480 В, 1-ф., 50/60 Гц 200–600 В, 3-ф., 50/60 Гц
Значения входного напряжения	CE	400 В, 3-ф., 50/60 Гц
Входной ток при 12,2 кВт	CSA	200/208/240/480 В, 1-ф., 70/68/58/29 А 200/208/240/480/600 В, 3-ф., 42/40/35/18/17 А
Входной ток при 12,2 кВт	CE	380/400 В, 3-ф., 20,5/19,5 А
Выходной ток	25–85 A
Номинальное выходное напряжение	143 В пост. тока
Рабочий цикл при 40 °C	CSA	60 {423aa64861645532dacdd41ecde5cc2958e82128c77100965324a479fc37feec} при 85 А, 230–600 В, 3-ф. 60 {423aa64861645532dacdd41ecde5cc2958e82128c77100965324a479fc37feec} при 85 А, 480 В, 1-ф 50 {423aa64861645532dacdd41ecde5cc2958e82128c77100965324a479fc37feec} при 85 А, 240 В, 1-ф 50 {423aa64861645532dacdd41ecde5cc2958e82128c77100965324a479fc37feec} при 85 А, 200–208 В, 3-ф. 40 {423aa64861645532dacdd41ecde5cc2958e82128c77100965324a479fc37feec} при 85 A, 200–208 В, 1-ф. 100 {423aa64861645532dacdd41ecde5cc2958e82128c77100965324a479fc37feec} при 66 А, 230–600 В, 1/3-ф.
Рабочий цикл при 40 °C	CE	60 {423aa64861645532dacdd41ecde5cc2958e82128c77100965324a479fc37feec} при 85 А, 380/400 В, 3-ф 100 {423aa64861645532dacdd41ecde5cc2958e82128c77100965324a479fc37feec} при 66 А, 380/400 В, 3-ф
Напряжение холостого хода	CSA	305 В пост. тока
Напряжение холостого хода	CE	270 В пост. тока
Размеры с ручками	500 мм Г x 234 мм Ш x 455 мм В
Масса с резаком 7,6 м	CSA	32 кг
Масса с резаком 7,6 м	CE	28 кг
Источник газа	Чистый, сухой, обезжиренный воздух или азот
Рекомендуемые скорость потока и давление газа на входе	Резка: 189 л/мин при 5,9 бар Строжка: 212 л/мин при 4,8 бар
Длина силового кабеля	3 м
Тип источника тока	Инвертор — БТИЗ (биполярный транзистор с изолированным затвором)

Работа с использованием двигателя-генератора:
Номинальная мощность двигателя	Выходной ток системы	Производительность (растяжение дуги)
20 кВт	85 A	Полная
15 кВт	70 A	Ограниченная
15 кВт	60 А	Полная
12 кВт	60 А	Ограниченная
12 кВт	40 A	Полная
8 кВт	40 A	Ограниченная
8 кВт	30 A	Полная

Производственная технологическая карта резки:
Материал	Толщина		Ток	Технологическая скорость резки*
Материал	дюймы	мм	А	дюйм/мин	мм/мин
Низкоуглеродистая сталь	1/4	6	85	160	4400
	1/2	12	85	56	1600
	3/4	20	85	29	680
Нержавеющая сталь	1/4	6	85	164	4600
	1/2	12	85	48	1400
	3/4	20	85	24	570
Алюминий	1/4	6	85	172	4900
	1/2	12	85	68	1930
	3/4	20	85	37	880

*Значения скоростей промышленной резки получены при тестировании в лаборатории компании Hypertherm.
Значения скоростей промышленной резки составляют около 80 {423aa64861645532dacdd41ecde5cc2958e82128c77100965324a479fc37feec} от максимальных значений.
Для получения оптимального качества фактические значения скорости резки могут отличаться в зависимости от особенностей выполняемой резки.
Дополнительную информацию см. в руководстве оператора.

Операционные данные:
Производительность	Толщина	Скорость резки
	Резка
Рекомендуемая	25 мм	500 мм/мин
	32 мм	250 мм/мин
Предельная (ручная резка)	38 мм	125 мм/мин
Прожиг*	20 мм
* Номинальная толщина прожига для ручной резки или при использовании автоматической системы регулировки высоты резака.
Производительность	Скорость съема металла	Профиль кромки
	Строжка
Типичная строжка	8,8 кг/ч	5,8 мм (Г) x 7,1 мм (Ш)

Информация для заказа

Ниже приведены стандартные конфигурации системы, в которые входит источник тока, резак и рабочий провод.

Стандартные конфигурации:
		Ручной резак 75°			Ручные резаки 75° и 15°		Полноразмерный механизированный резак 180°						Полноразмерный механизированный резак 180° и ручной резак 75°
Источники тока	Конфигурации напряжения	7,6 м		15,2 м	7,6 м	15,2 м	7,6 м			15,2 м			7,6 м
Источники тока	Конфигурации напряжения		с фильтром Eliminizer и крышкой		без дистанционного подвесного выключателя		с дистанционным подвесным выключателем	без дистанционного подвесного выключателя	с кабелями входов-выходов (без дистанционного подвесного выключателя)	с дистанционным подвесным выключателем	без дистанционного подвесного выключателя	с кабелями входов-выходов (без дистанционного подвесного выключателя)	с дистанционным подвесным выключателем
Стандартный источник тока	200–600 В CSA	087108	087111	087109
Стандартный источник тока	400 В CE	087117	087120	087118
Источник тока с портом CPC и делителем напряжения	200–600 В CSA	087113	087114	087144	087145	087115	087132	087116	087137	087135
Источник тока с портом CPC и делителем напряжения	400 В CE	087122	087123	087146	087147	087124	087131	087136
Источник тока с портом CPC, делителем напряжения и последовательным портом	200–600 В CSA	087138	087140
	400 В CE	087139	087141

Конфигурации на заказ

Выберите источник тока, резак, комплект расходных деталей резака, рабочий провод и другие компоненты.

Варианты источника тока:
	Стандартный источник тока	Источник тока с портом CPC и настраиваемым коэффициентом трансформации	Источник тока с портом CPC, настраиваемым коэффициентом трансформации и интерфейсом последовательного порта (RS-485)
200–600 В CSA	087067	087104	087105
400 В CE	087068	087106	087107

Начальные комплекты расходных деталей:
	Ручная резка	Механизированная резка	Механизированная резка с чувствительным к сопротивлению кожухом
Комплект	228966	228967	228968

Варианты резаков Duramax

	Ручные резаки		Механизированные резаки		Роботизированные резаки
Длина кабеля	75°	15°	180°	Мини 180°	45°	90°	180°
4,5 м	059476	059481
7,6 м	059473	059470	059477	059482	059464	059465	059466
10,7 м	059478	059483
15,2 м	059474	059471	059479	059484
22,8 м	059475	059472	059480

Кабели:
	Рабочие провода			Кабели управления
Длина кабеля	Ручной зажим	С-образный зажим	Кольцевая клемма	Дистанционный подвесной выключатель	ЧПУ, лепестковый разъем, делитель напряжения	ЧПУ, лепестковый разъем, без делителя напряжения	ЧПУ, D-образный разъем, делитель напряжения	RS-485 Последовательная связь, без разъема	RS-485 Последовательная связь, D-образный разъем
7,6 м	223035	223203	223209	128650	228350	023206	223048	223236	223239
15,2 м	223034	223204	223210	128651	228351	023279	123896	223237	223240
22,8 м	223033	223205	223211	128652
