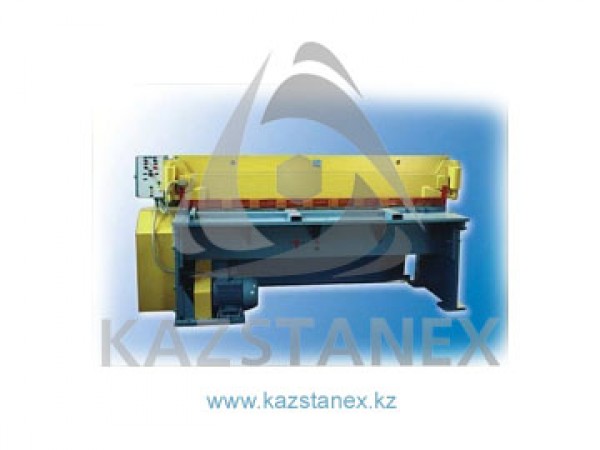

Механические гильотинные ножницы НГ-6,3

Установка для резки листового и профильного материала модели НГ-6,3 предназначена для резки листовои и профильной стали обыкновенного качества и углекислородистой качественной конструкционной с временным сопротивениемс не более 500 МПа. Установка оснащена боковым упором предназначенным для размещения заготовки перпендикулярно линии реза или под углом.

Резка производится как по разметке, так и с помощью заднего упора. Ножницы НГ6,3 применяются, в основном, в заготовительных и ремонтных цехах машиностроительных предприятий. Машина для резки листового и профильного материала НГ-6,3 выполнена с нижним приводом и с прямым ходом верхнего ножа. Ножницы оснащены лазерным индикатором линии реза, интегрированным пультом управления.

Станина ножниц представляет собой сварную конструкцию, состоящую из двух стоек, связанных между собой швеллерами. На стойки опирается стол, к которому винтами крепятся нижние ножи. Горизонтальным перемещением стола регулируется зазор между верхними и нижними ножами. К столу крепятся передний и боковой упоры.

Привод ножниц. Вращение от электродвигателя через клиноременную передачу, муфту, цилиндрический редуктор передается на эксцентриковый вал и далее через кривошипно-шатунный механизм — ножевой балке.

Ножевая балка — сварной конструкции Г-образной формы, усиленная ребрами. На ножевой балке крепятся верхние ножи.

Уравновешиватели служат для компенсации массы ножевой балки, а также для снижения динамических нагрузок при работе ножниц.
