Ленточнопильный станок stalex sbs-250а/250g

Производитель:Stalex
Страна:Китай
Цена:по запросу
Мощность - 0,75/1,5 кВт - 0,85/1,1 кВт, 3-х фазный;  скорость резания: 36 – 72 м/мин - 53/79 м/мин; размер полотна - 2725х27х0.9 мм - 2760х27х0.9 мм.
Ваш консультант
тел.: +7 727 226 24 66
моб.: +7 705 554 04 54
моб.: +7 707 587 8877
WhatsApp.: +7 705 554 04 24
e-mail: stanki@kazstanex.kz
Сравнить

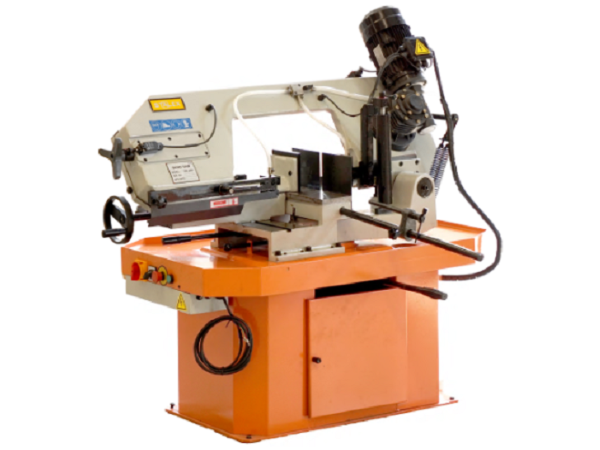

Ленточнопильный станок Stalex SBS-250А/250G

На станках с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Подъём рамы осуществляется оператором вручную.

Станок Stalex SBS-250A, Stalex SBS-250G  позволяет делать распилы заготовок диаметром до 250 мм. В рабочей зоне резания полотно точно ведется двумя направляющими головками.

Станок с возможностью поворота корпуса пилы от -45°  0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.

Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор. Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила.

Используя данную модель имеющую быстро регулируемые тиски для резки под углом, поворачивается рама, а не заготовка.

Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную.

Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности. Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве.

Ленточное полотно:

  • Stalex SBS-250A - Движение ленты осуществляется через зубчатый привод с регулировкой скорости вращения полотна (53 и 79 м/мин)
  • Stalex SBS 250G - Движение ленты осуществляется через мотор-редуктор в 2-х режимах (36 или 72 м/мин)

Процесс пиления:

  • Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
  • Регулировка угла поворота вдоль шкалы
  • Регулируемая подача СОЖ в зону резания

  Основные элементы cтанков Stalex SBS-250А, Stalex SBS-250G:

  • Литая чугунная рама гарантирует жесткость станка и гасит вибрации
  • Опускание рамы осуществляется под собственным весом
  • Заданная скорость и плавность хода рамы обеспечиваются гидравлическим демпфером
  • Плавная регулировка скорости опускания рамы (подвод и рабочий ход)
  • Быстрый зажим заготовки (тиски с ручным зажимом, и доводчиком)
  • Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы

Для длинномерных деталей и заготовок поставляются универсальные Российские рольганги длиной 3000 мм – регулирующиеся по высоте. Ширина роликов 280 мм, грузоподъёмность 180 кг/м.

рольганги

На Рольганг универсальный Stalex 3000 мм       Рольганг универсальный Stalex 2000 мм       Рольганг универсальный Stalex 1500 мм возможно установить передвижной Упор для рольганга универсального Stalex для резки заготовок на необходимую длину с высокой точностью и повторяемостью. рольганг и упор
